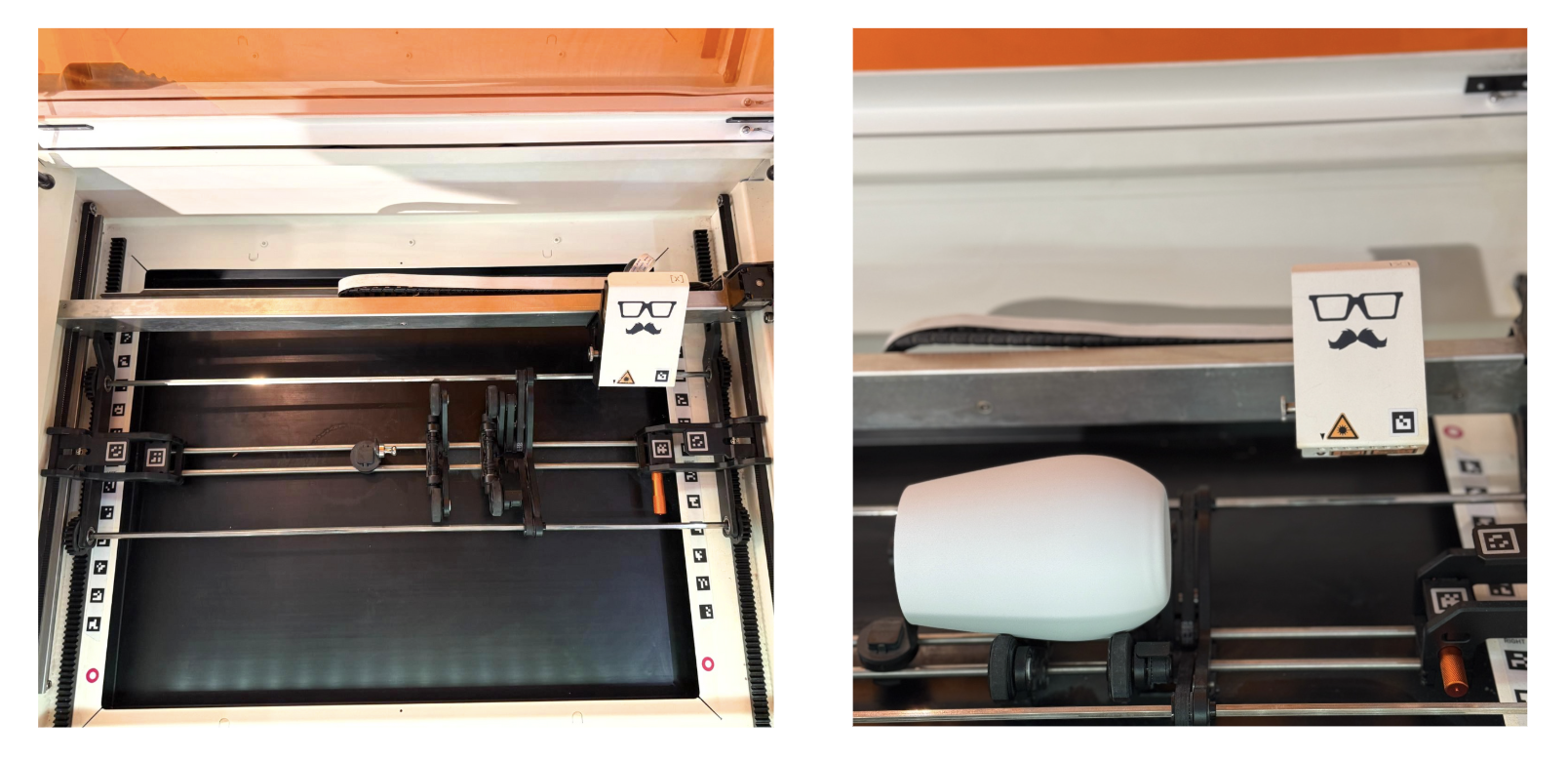

1. Was kann ich mit der Rotary machen?

Die Mr Beam Rotary wurde dazu entwickelt, runde Objekte präzise um den gesamten Umfang gravieren zu können. Dabei können Objekte von mindestens 15 mm Durchmesser bis zu einem maximalen Durchmesser von 100 mm bearbeitet werden.

Hinweis: Die Rotary kann nur in Verbindung mit einer eingebauten Mr Beam Height Extension und dem durchgeführten Upgrade auf BeamOS 2 verwendet werden. Stelle außerdem sicher, die neuste Version von Beam OS 2 zu haben.


Mithilfe der beigelegten Objektfixierungen kannst du nicht nur verhindern, dass deine Objekte während dem Laservorgang verrutschen, sondern kannst diese auch gleich zum Ausrichten der verschiedenen Durchmesser verwenden.

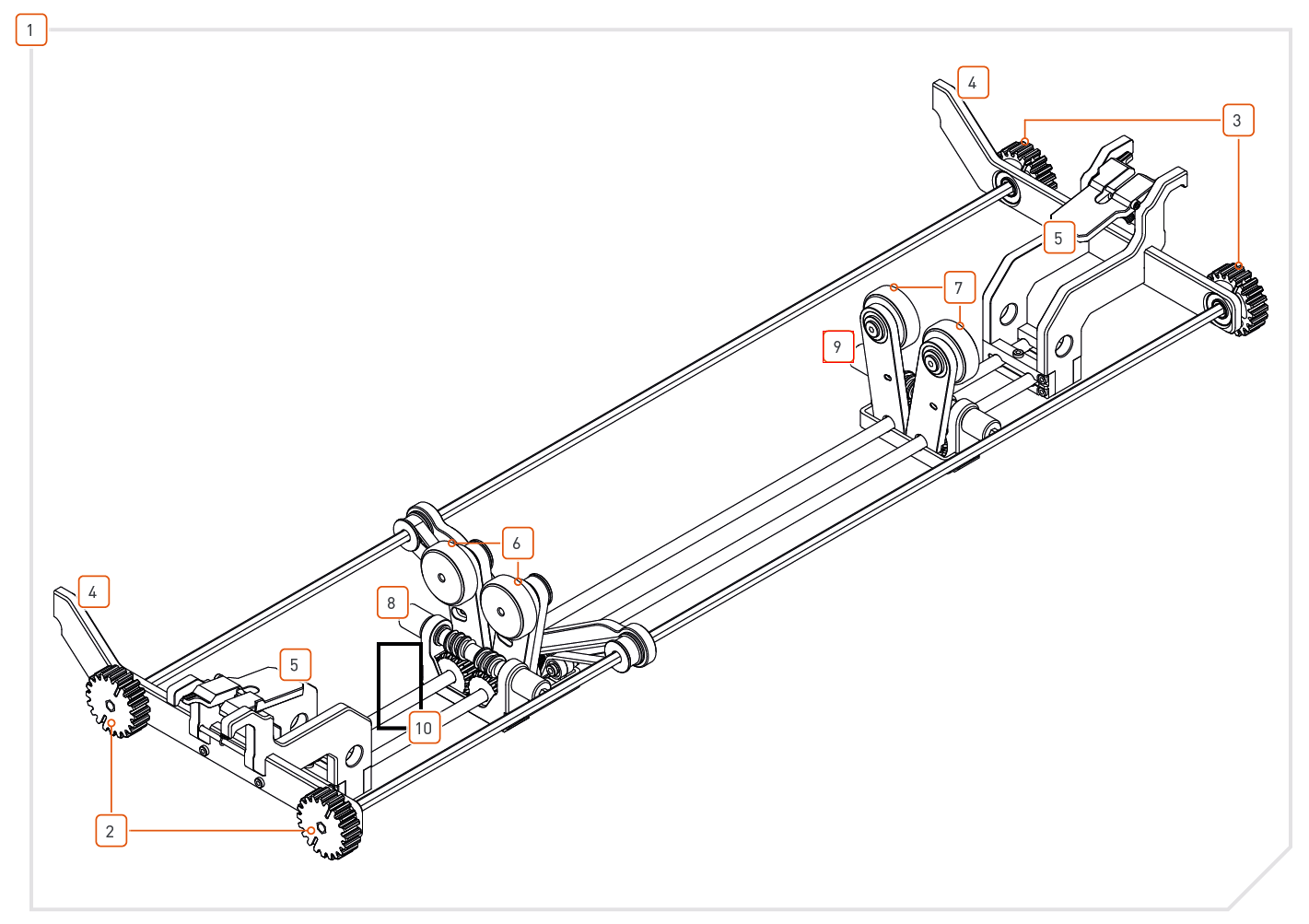

2. Übersicht Mr Beam Rotary

  1. Zahnräder (links)
  2. Zahnräder (rechts)
  3. Anschläge X-Achse
  4. Befestigungsclips
  5. Antriebsrollen (links)
  6. Stützrollen (rechts)
  7. Durchmesser-Verstellschrauben (Antriebsseite)
  8. Durchmesser-Verstellschrauben (Stützseite)
  9. Objektfixierung (Beispiel)
  10. Schräge Laserkopfhalterung
  11. Schraubenköpfe zur groben Fokussierung
  12. Fokussierungsblech

3. Lieferumfang Rotary

Wir liefern deine Rotary in zusammengebauten Zustand. Dennoch gibt es natürlich noch einige Zubehörteile, die ebenfalls beiliegen:

  • Mr Beam Rotary
  • 2x Zahnschienen
  • Schräge Laserkopfhalterung mit Fokussierungsblech
  • Schraubendreher zum Verstellen der Rollen
  • Xx Objektfixierungen (Verschiedene Sorten)
  • BeamOS 2.0 Migration Stick

4. Wie baue ich die Rotary ein?

4.1 Mr Beam vorbereiten

  • Fahren das Gerät herunter, drehe den Schlüssel zum Ausschalten und stecke das Stromkabel ab.
  • Stelle sicher, dass die Height Extension im Mr Beam verbaut ist. Verbaue diese wie in der Betriebsanleitung der Height Extension beschrieben, falls das noch nicht der Fall ist.

4.2 Zahnschienen einbauen


Hinweis: Führe diesen Abschnitt nur bei der Erstinstallation durch. Lasse die Zahnschienen anschließend immer im Gehäuse des Mr Beam verbaut, auch wenn du die Rotary gerade nicht verwendest.


  • Stelle sicher, dass sich die X-Achse ganz hinten und der Laserkopf sich in etwa in der Mitte des Arbeitsbereiches befindet.

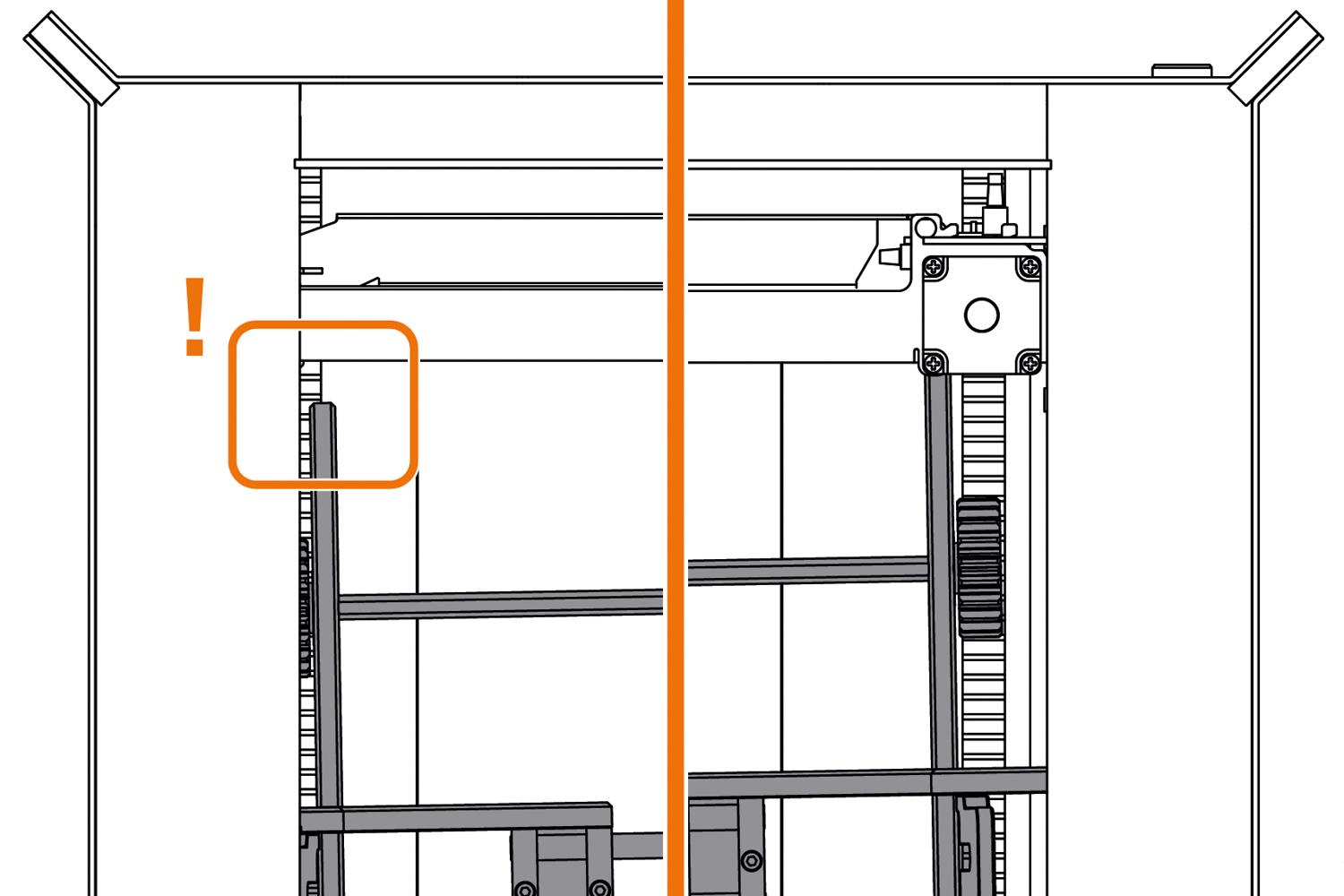

  • Setze die beiden mitgelieferten Zahnschienen mit den jeweils vier Aussparungen auf der Unterseite auf die Schraubenerhöhungen im Gehäuse des Mr Beam.

4.3 Laserkopfhalterung tauschen

  • Schiebe den Laserkopf an der X-Achse ca. in die Mitte und in Y-Richtung ca. 5 cm nach vorne.
  • Stecke das Flachbandkabel vom Laserkopf ab und entferne den dreamcut Schlauch vom Messingröhrchen (nur im Modell „dreamcut“ und neuer).
  • Schraube den Laserkopf von der Standard-Laserkopfhalterung ab.

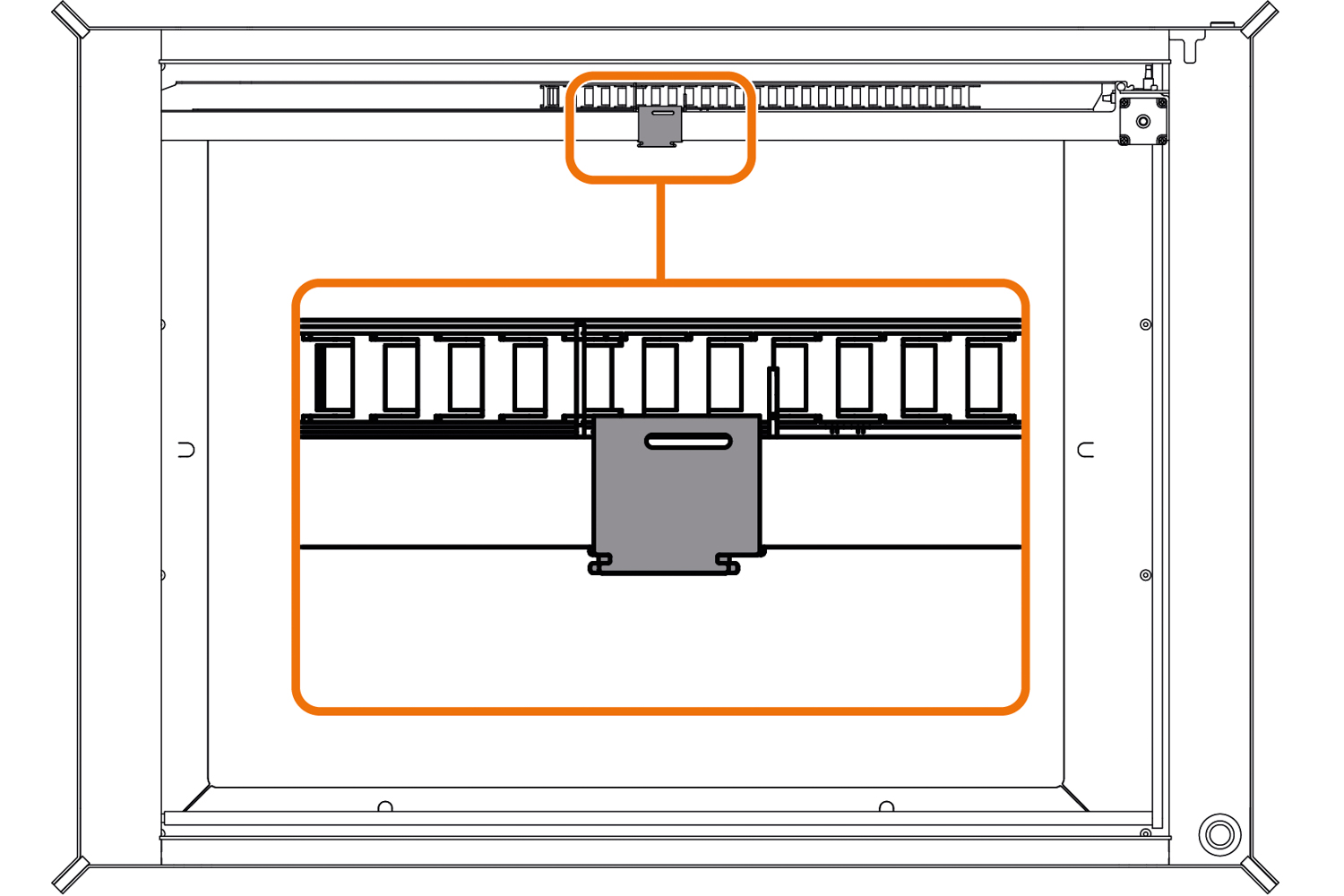

  • Drücke den Wagen an der X-Achse des Mr Beam oben und unten leicht zusammen, um die Standard Laserkopfhalterung abzunehmen.

  • Drücke den Wagen an der X-Achse des Mr Beam oben und unten leicht zusammen, um die schräge Laserkopfhalterung anzubringen.

  • Fixiere das Fokussierungsblech für die grobe Fokussierung, indem du es mit den Aussparungen auf die dafür vorgesehenen Schraubenköpfe drückst.

  • Stecke das Flachbandkabel und den dreamcut Schlauch an den Laserkopf an.

  • Schraube den Laserkopf in gewünschter Höhe in das Fokussierungsblech ein.

4.4 Rotary einsetzen

  • Öffne die beiden Clips der Rotary.

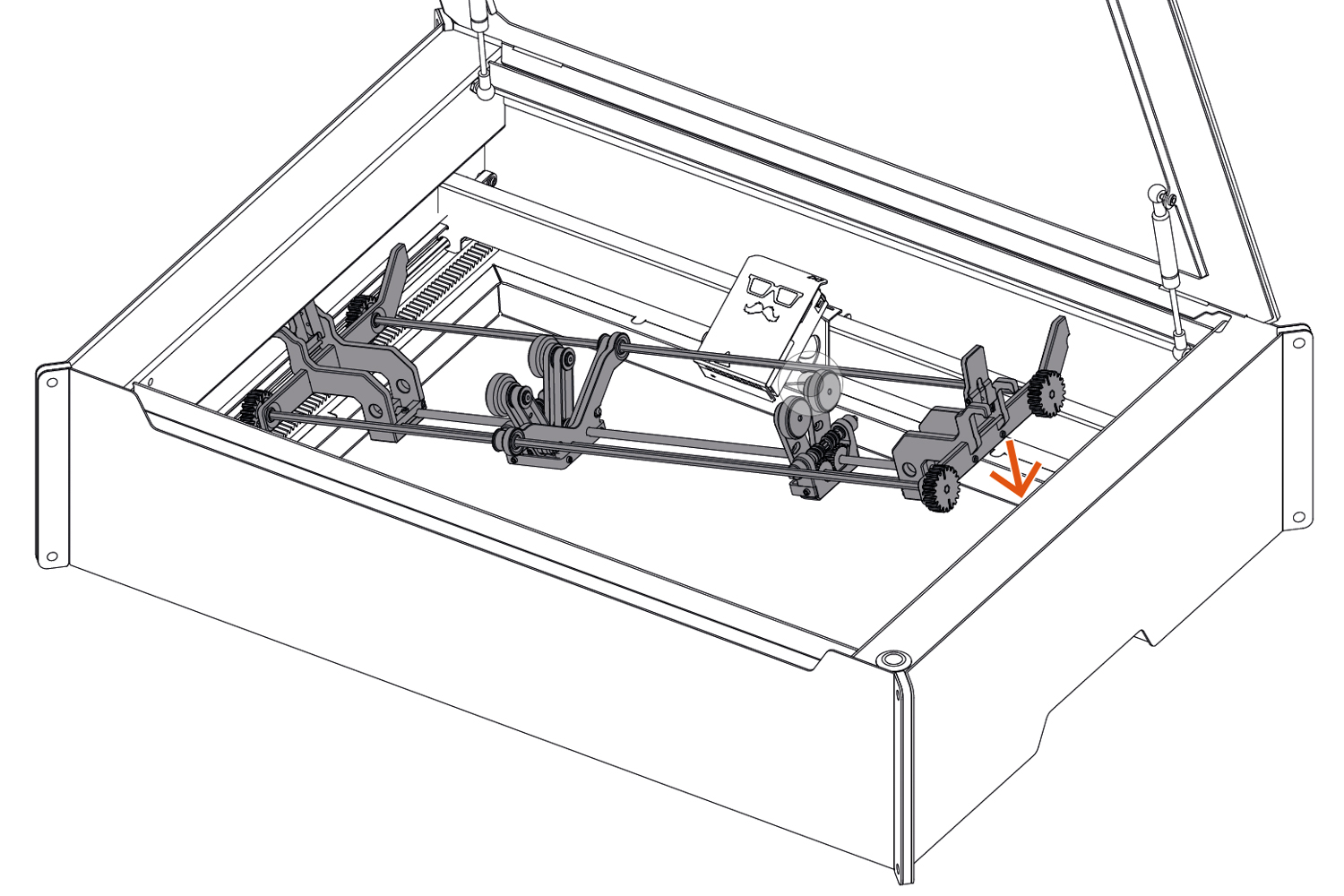

  • Baue die Rotary ein, indem du zuerst die linken Zahnräder auf die linke Zahnschiene platzierst. Platziere dann die rechten Zahnräder parallel dazu auf die rechte Zahnschiene.
  • Stelle sicher, dass die Rotary gerade im Gehäuse sitzt, indem du sie mit den beiden Anschlägen an die X-Achse des Mr Beam schiebst.


Hinweis: Sollte das nicht der Fall sein, musst du die Rotary nochmal ein Stück anheben, um sie die benötigten Zähne nach vorne bzw. hinten zu versetzen.


  • Schließe die Clips an beiden Seiten, sodass nur der obere Zahnriemen eingeklemmt wird.


Vorsicht: Achte beim Schließen der Clips darauf, nicht deine Hand oder die Hand Dritter einzuklemmen.


  • Stecke den Mr Beam wieder an, fahre ihn hoch und wechsle in der Software in den Rotary Modus.

Hinweis: In der Regel erkennt die Kamera deines Mr Beam die Rotary von alleine. Ansonsten kannst du jederzeit manuell über den kleinen Switch-Button in den Rotary Modus wechseln.


  • Home den Laserkopf. Im Rotary Modus fährt der Laserkopf nach der Homeposition wieder ein Stück nach vorne, um dir eine Vorschau auf das Werkstück zu ermöglichen.
